Descriptif

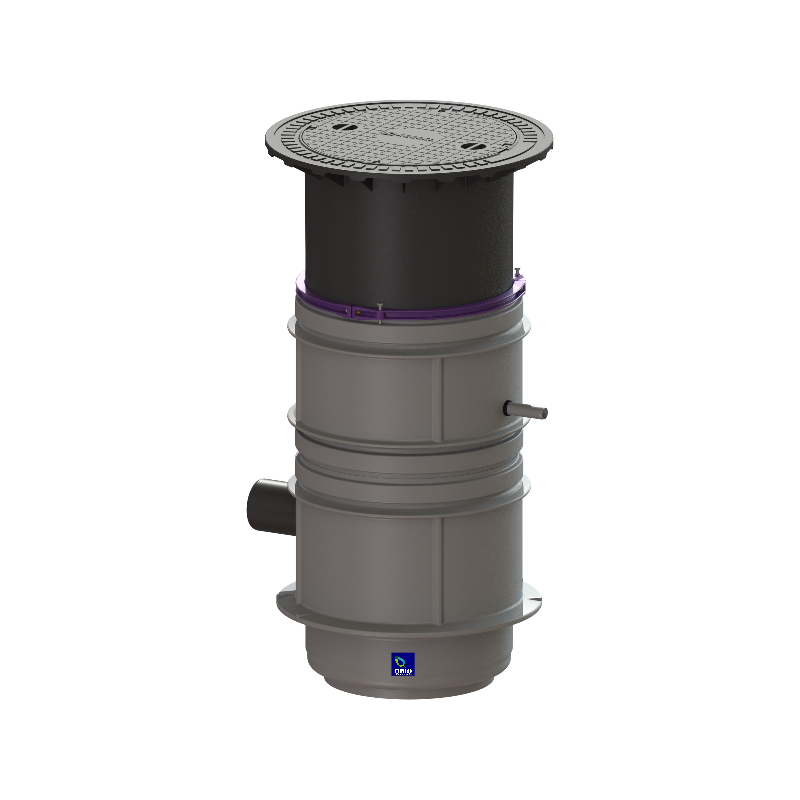

KESSEL Poste de relevage P2 Aquapump Medium - Prof pose de 1300 à 1750 mm, Mono pompe STZ 1000 avec couteaux dilacérateurs et pilotage flotteur

Informations produit

Station relevage Aquapump Medium Mono, STZ1000, 1300-1750mm, non perçée
La station de relevage pour eaux usées avec matières fécales est adaptée à une pose enterrée et est équipée d'un clapet antiretour pour la conduite de refoulement. La cuve en PE-LLD résiste aux fluides agressifs et peut être livrée avec couvercle pour classe de charge A, B ou D. La pompe avec couteaux garantit une fiabilité de fonctionnement optimale. Les composants sont prémontés pour un montage final à prévoir sur site. Avec zones de perçage pour la ventilation et le fourreau pour câbles.

Modèle
Nature du système: Installation individuelle
Barre d'accès: non
Pose: Pose immergée
Cadre, largeur: Flotteur
Protection antiretour: intégré
Refoulement: horizontal
Plaque d'insonorisation: LW 600

Caractéristiques générales
Norme: EN 12050-1
Nature des eaux usées: Eaux grises et eaux vannes
Type d'installation: à l'extérieur des bâtiments – pose enterrée
Modèle de poste: Mono

Dimensions
Poids net: 74 kg
Poids brut: 81 kg
Étanchéité aux eaux souterraines à partir du point bas de la cuve: 2500 mm
Diamètre: 809 mm
Largeur hors tout (LW): 600 mm
Profondeur de pose: 1300 - 1750 mm
Longueur: 1000 mm
Largeur: 806 mm
Dimensions d'emballage, longueur: 900 mm
Dimensions d'emballage, largeur: 900 mm
Dimensions d’emballage, hauteur: 125 mm

Cuve/corps de base
Diamètre nominal de refoulement (DN): 32
Diamètre extérieur (DA) de refoulement: 40 mm
Distance du milieu du tube de sortie jusqu’au fond de la cuve: 894 mm
Largeur hors tout de la cuve (LW): 600 mm
Volume utile: 30 l

Caractéristiques fonctionnelles
Type de couvercle: Couvercle ronde
Classe de charge: A 15 (EN 124)

Aide à l'installation
Type de commande: STZ 1000
Nombre de pompes: 1
Poids: 10 kg
Type de raccord: Fiche d'alimentation 2 pôles
Courant nominal: 5,2 A
Longueur du câble d'alimentation de la pompe: 10 m
Système d'autodiagnostic (SDS): I
Classe d’isolation: F
Type de protection du gestionnaire: IP 68 (3 m)
Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C
Capacité de refoulement maxi: 11,5 m³/h
Hauteur de relevage maxi: 10 m
Régime: 2800 U/min
Puissance P1: 1,2 kW
Puissance P2: 0,69 kW
Mode de fonctionnement: S3 – 50 %
Fusible requis (protection de ligne): C 16 A
Type de rotor: Outil tranchant

Commande
Disjoncteur du moteur: oui
Dispositif d’alarme: Sonde optique
Nature de détection du niveau: Flotteur
Type de détection du niveau: mécanique
Fréquence du réseau: 50 Hz
Tension de service: 230 V
Type de raccord: Fiche d'alimentation 2 pôles
Courant nominal: 5,2 A
