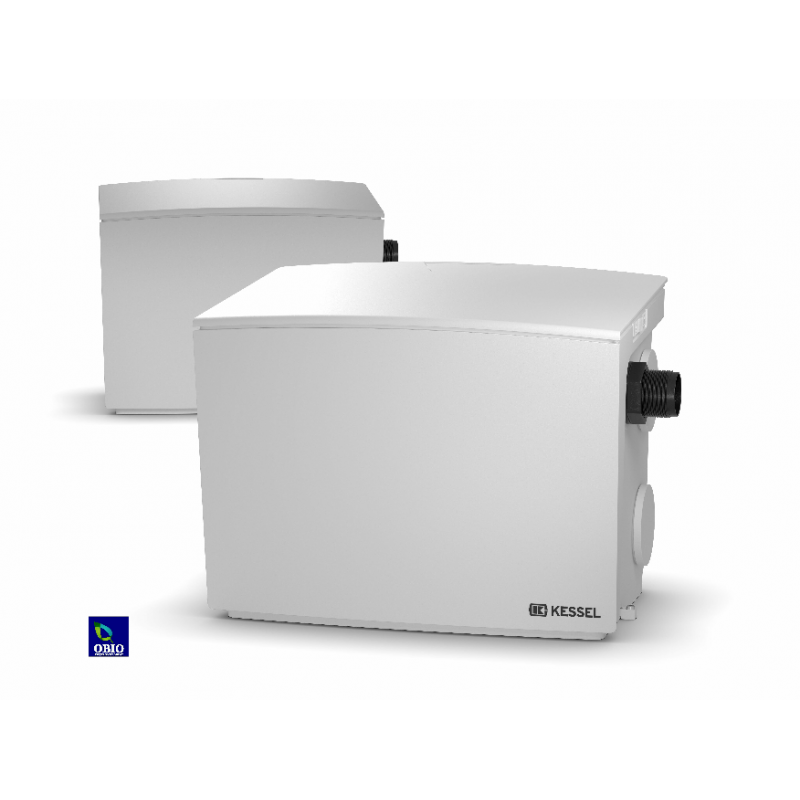

Poste de relevage compact pour eaux grises – Minilift S KTP 300

Le Minilift S KTP 300 KESSEL est un petit poste de relevage hors sol spécialement conçu pour l’évacuation des eaux grises, sans matières fécales.
Grâce à son faible encombrement et à ses multiples arrivées, il s’intègre facilement dans les espaces techniques restreints.

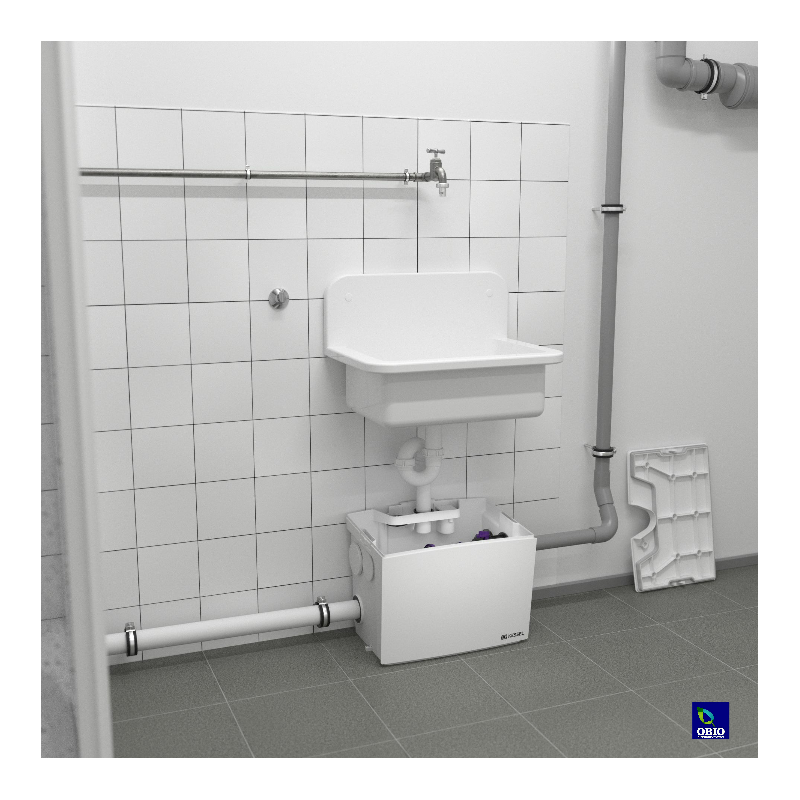

Il est livré prêt au raccordement et destiné à une installation individuelle à l’intérieur du bâtiment, à l’abri du gel.

Applications et usages recommandés

Le poste de relevage Minilift S est particulièrement adapté pour :

• Douche

• Baignoire

• Lavabo

• Évier de cuisine

• Lave-vaisselle

• Machine à laver

Il convient parfaitement aux :

• Maisons individuelles

• Rénovations de sous-sols

• Extensions de logements

• Création de sanitaires sans pente naturelle

Avantages techniques du Minilift S KTP 300

• ✔ Conçu pour eaux grises domestiques

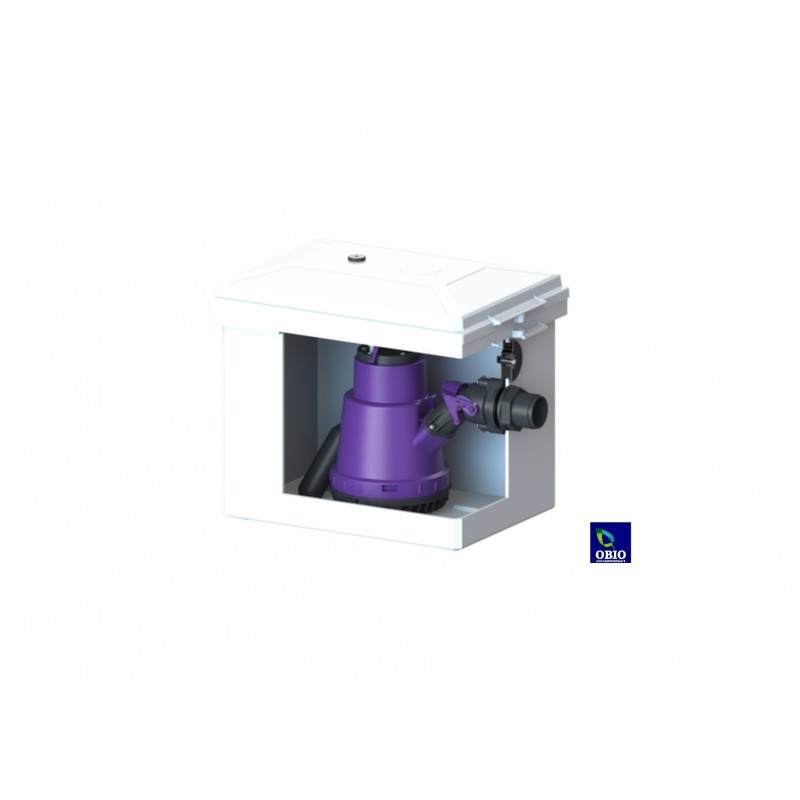

• ✔ Pompe submersible KTP 300 performante

• ✔ Roue vortex assurant une grande sécurité de fonctionnement

• ✔ Dispositif anti-retour intégré côté pression

• ✔ Résistance à l’eau chaude et à l’eau saline

• ✔ Maintenance sans outils

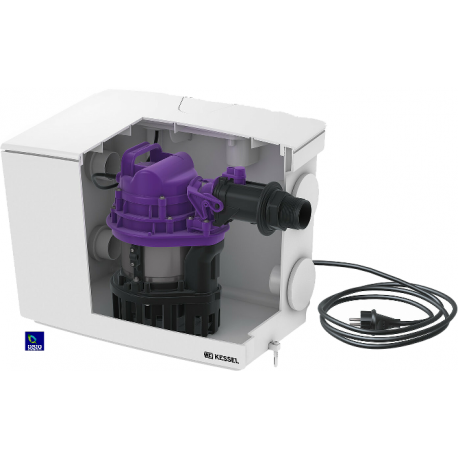

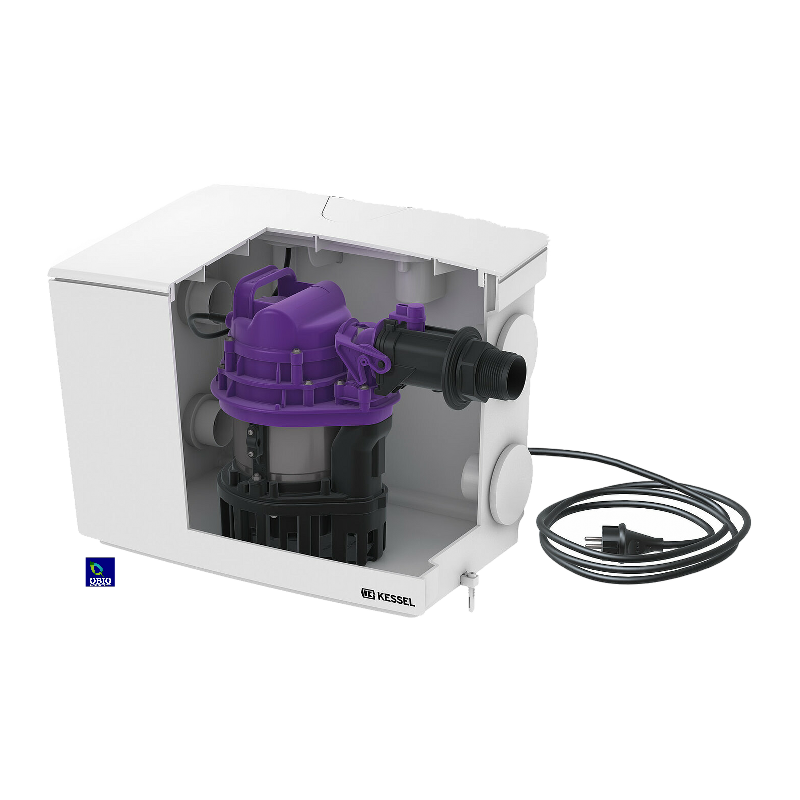

• ✔ Pompe facilement extractible grâce aux fermetures manuelles

• ✔ Cuve en composite résistante aux eaux usées agressives

• ✔ Conforme à la norme EN 12050-2

Caractéristiques techniques principales

Données générales

• Type : Poste de relevage eaux grises

• Nature des eaux : Eaux grises

• Installation : Intérieure – pose hors sol

• Norme : EN 12050-2

• Commande : Flotteur

• Dispositif anti-retour : Intégré

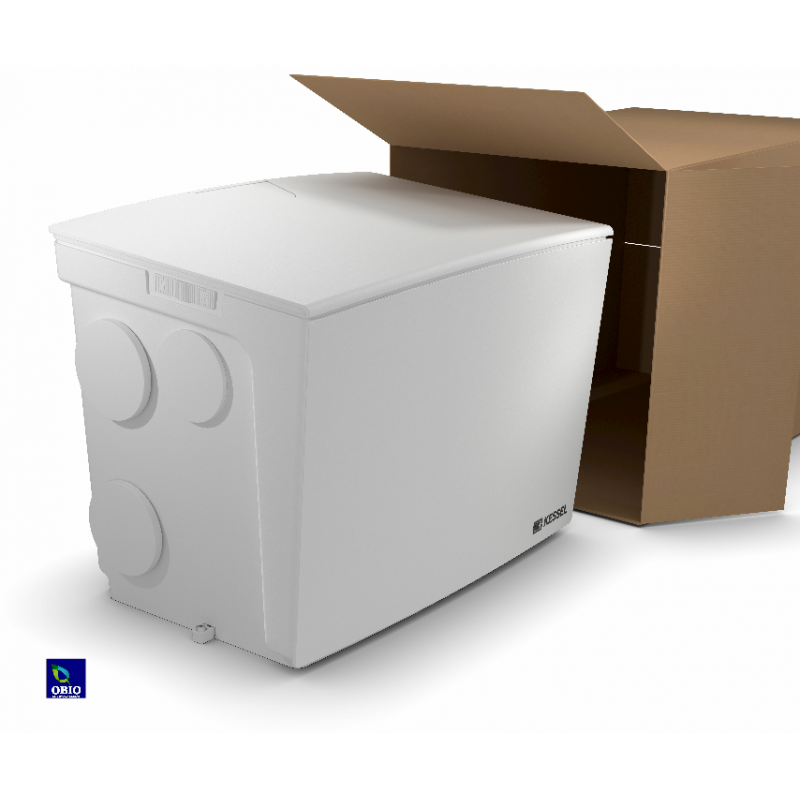

• État à la livraison : Prêt au raccordement

• ATEX : Non

Performances hydrauliques

• Capacité de refoulement maximale : 8 m³/h

• Hauteur de relevage maximale : 6 m

• Température maximale du fluide (continue) : 40 °C

• Résistance eau chaude courte durée (2 min) : 80 °C

• Passage libre : 10 mm

• Refoulement : Horizontal

Données électriques

• Tension de service : 230 V

• Fréquence : 50 Hz

• Courant nominal : 1,6 A

• Puissance P1 : 0,34 kW

• Puissance P2 : 0,21 kW

• Mode de fonctionnement : S1

• Classe de protection : I

• Indice de protection pompe : IP 68 (3 m)

• Fusible requis : C 16 A

• Longueur câble pompe : 5 m

• Type de câble : H07RN-F 3G – 1,5 mm²

Dimensions et raccordements

• Dimensions (L × l × H) : 425 × 300 × 340 mm

• Poids net : 10 kg

• Volume de la cuve : 30 litres

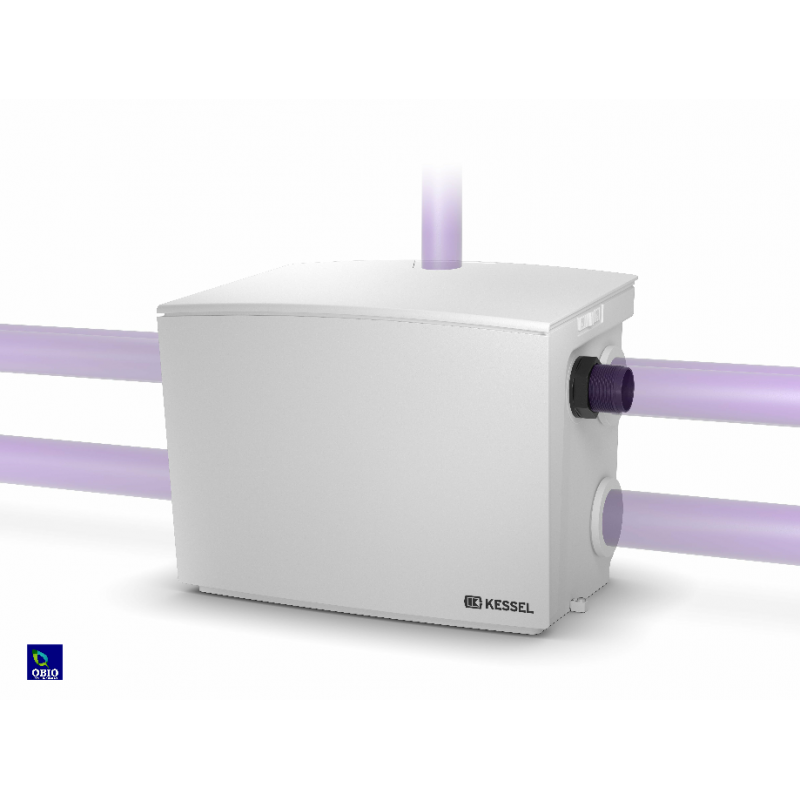

• Nombre d’entrées : 5

  • Entrées horizontales : 4 × DN 50

  • Entrée verticale : 1 × DN 40

• Refoulement :

  • DN : 32

  • DA : 40 mm

Installation et entretien

Le Minilift S KTP 300 est conçu pour une installation simple et rapide.

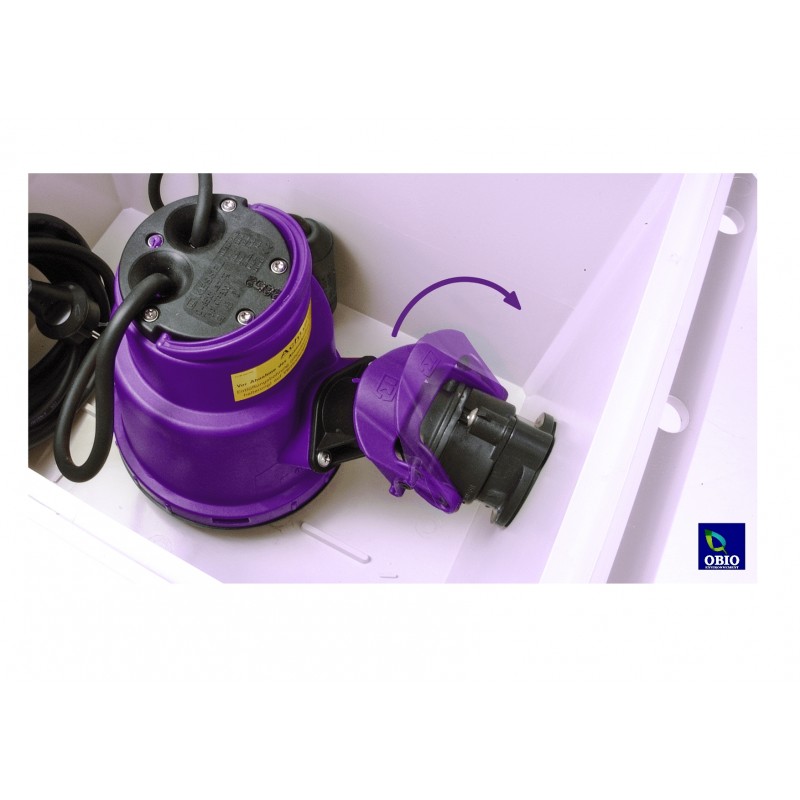

La pompe submersible peut être retirée facilement sans outil, ce qui facilite considérablement la maintenance et les opérations de contrôle périodiques.

Pourquoi choisir un poste de relevage KESSEL ?

• Fabrication allemande reconnue

• Solutions conformes aux normes européennes

• Fiabilité éprouvée sur le long terme

• Conception orientée maintenance et sécurité

• Large gamme adaptée à toutes les configurations
